続いて、蓋の裏のカバーがモニターステーと干渉するため、一部加工します

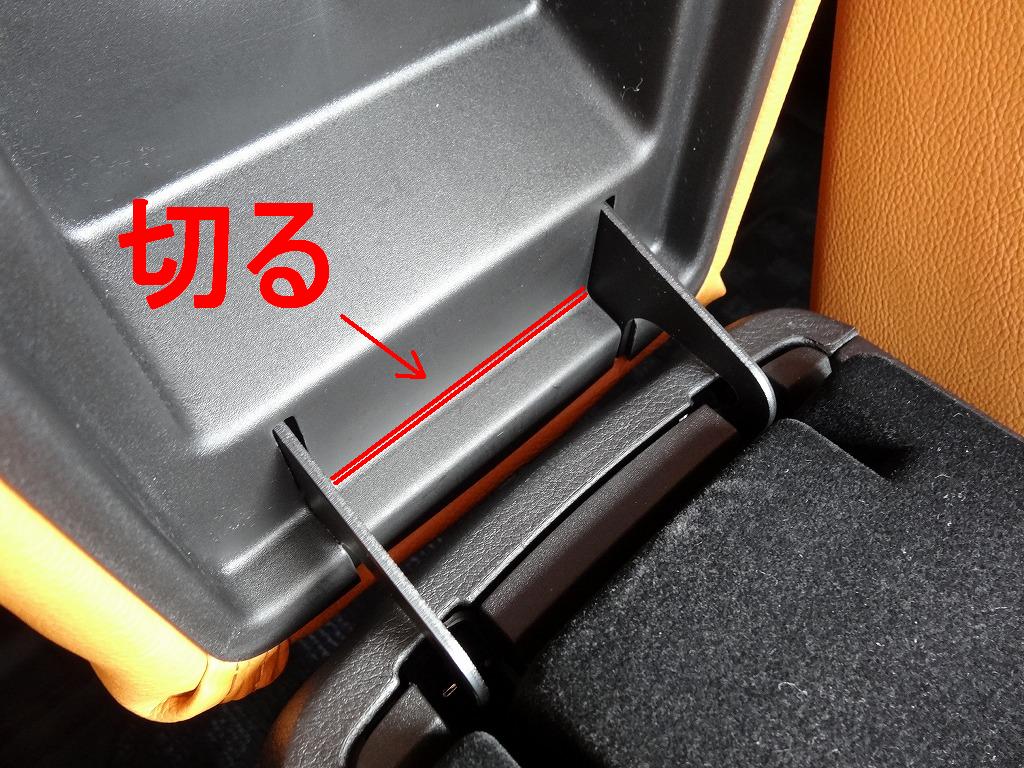

↑この位置でカバーをカットします
樹脂製なので、それほど硬くははないですが、
エアソーなどでカットして、ペーパーで整えてあげるとベストです

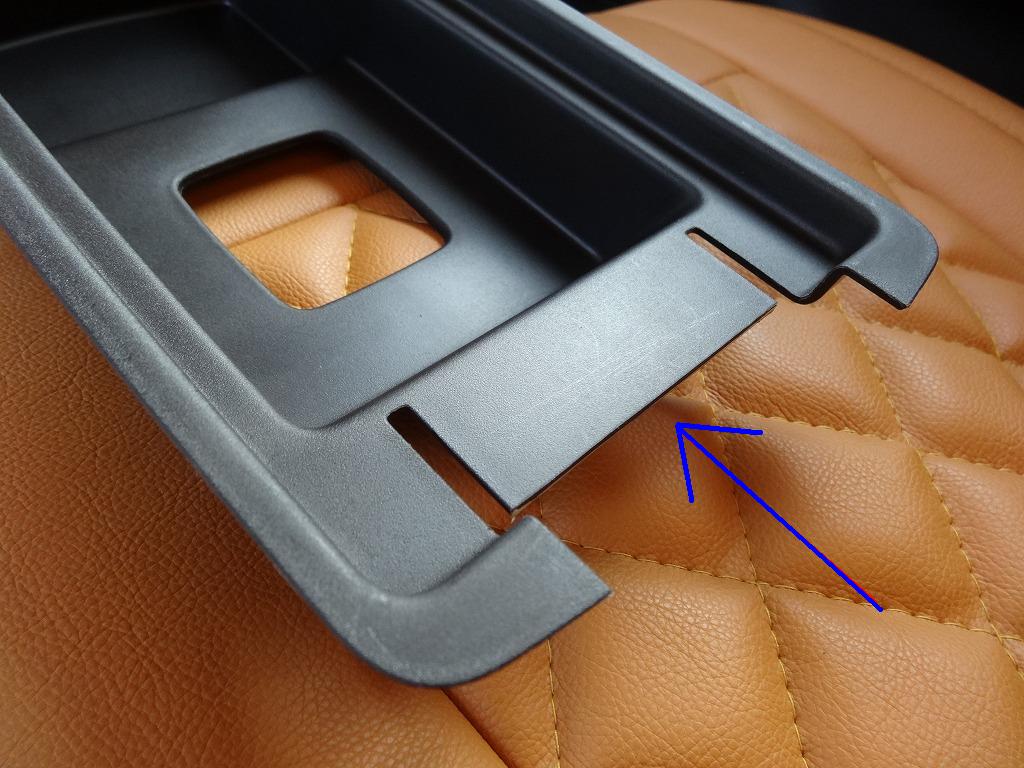

カットするとこんな感じになります
これで、モニターステーとの干渉部分はなくなります

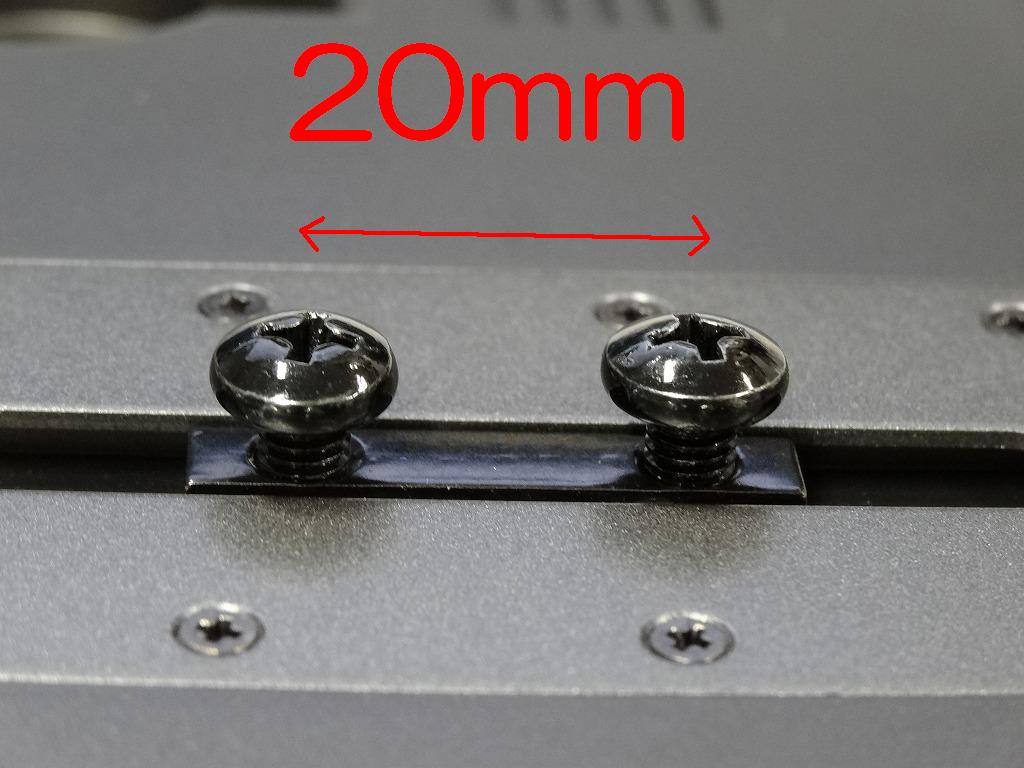

今回のモニターステーはモニターとの固定スクリュー穴の間隔を「２０ｍｍ」に設定しました
この寸法以外のモニターはナット側を切るなどして、間隔を２０ｍｍに合わせる必要があります
なので、お奨めはアルパインのPKG-M800Cを使用されるとより簡単に取付けできると思います

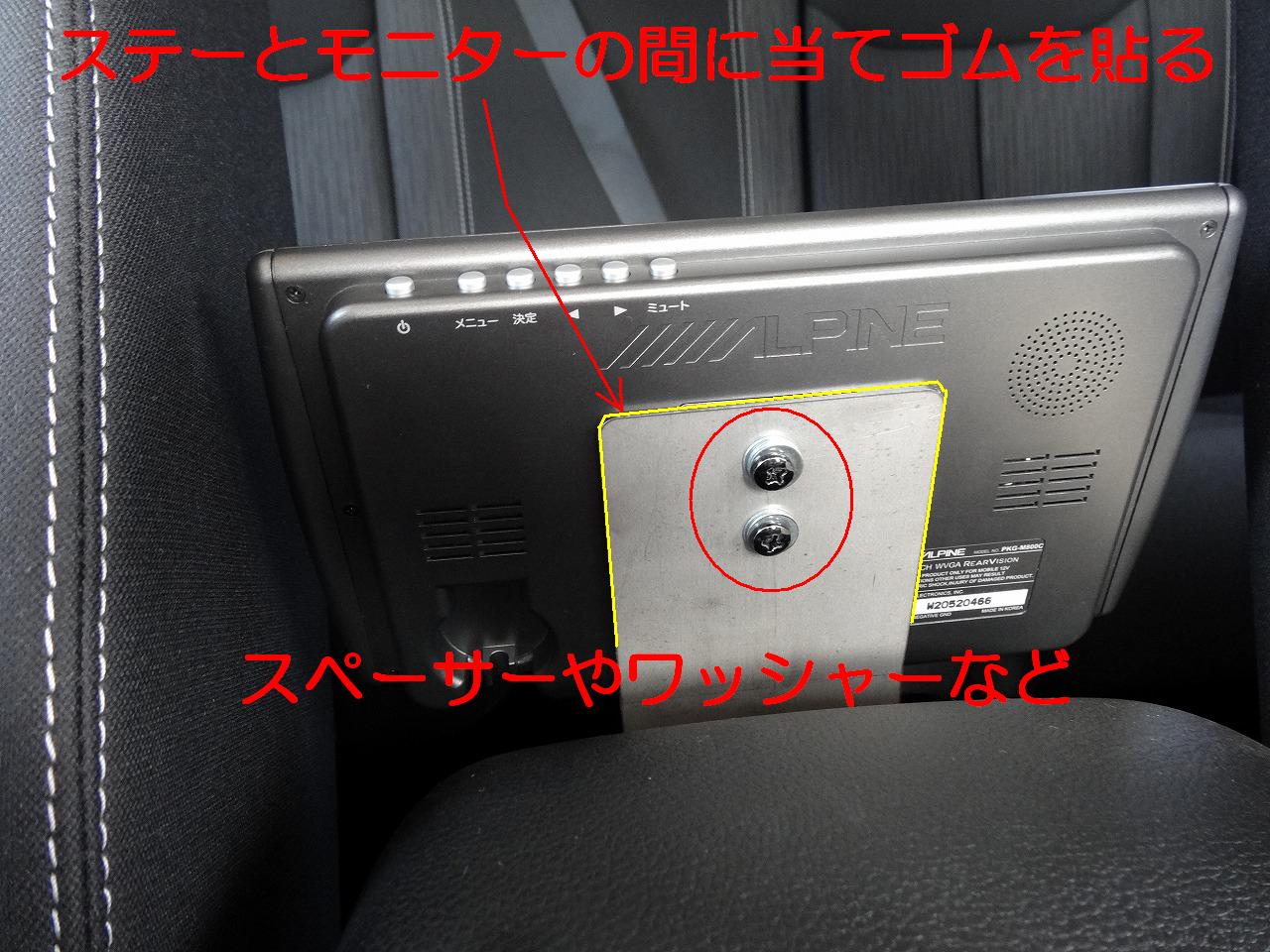

モニターステーとモニターの間に付属の当てゴムを貼り、モニターの取付部保護と、
モニターのズレを防止します
モニター固定スクリューが長いと、モニターに突き抜けてしまいますので、
付属のスペーサーや市販のワッシャーなどで調整してください

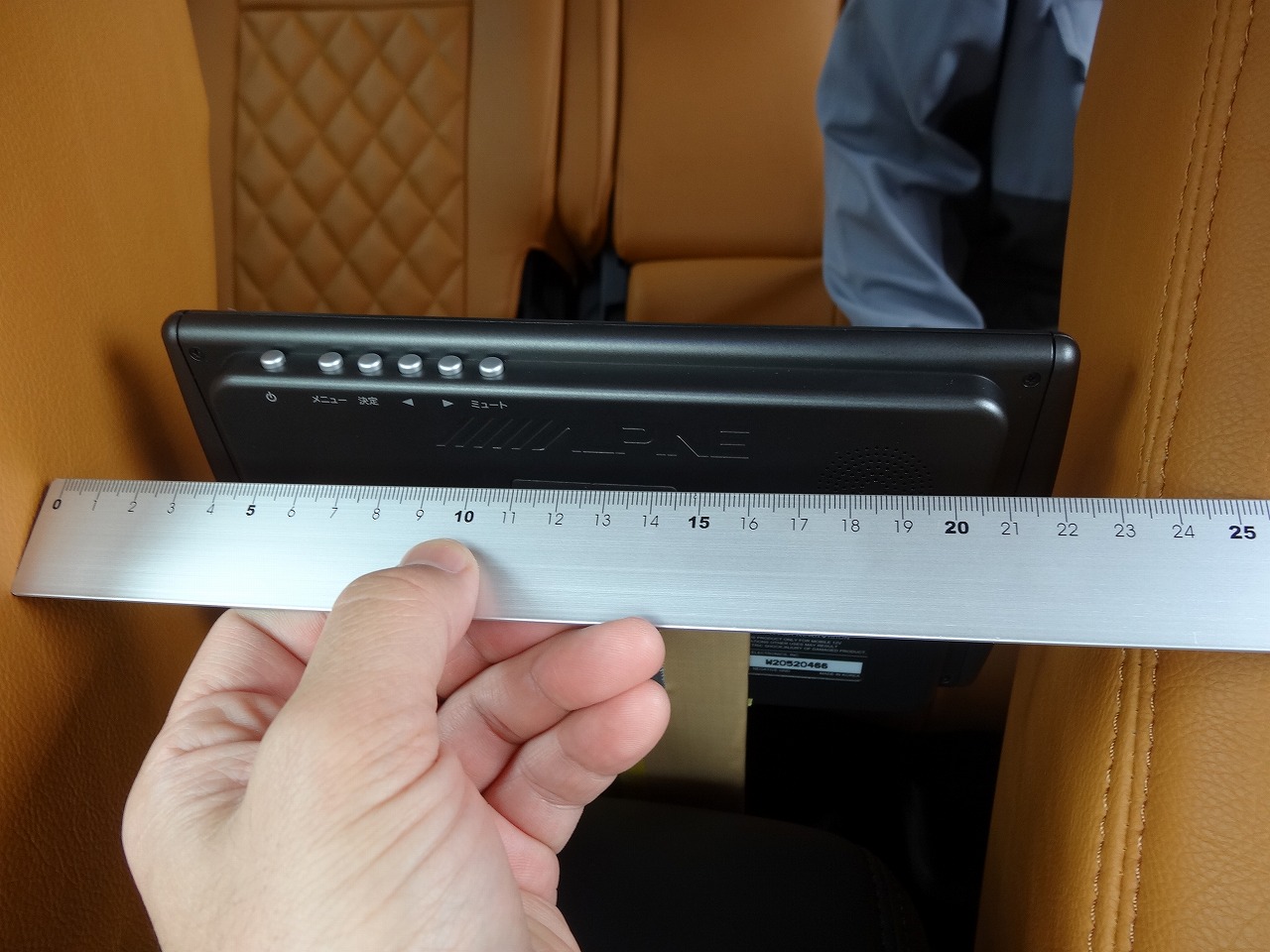

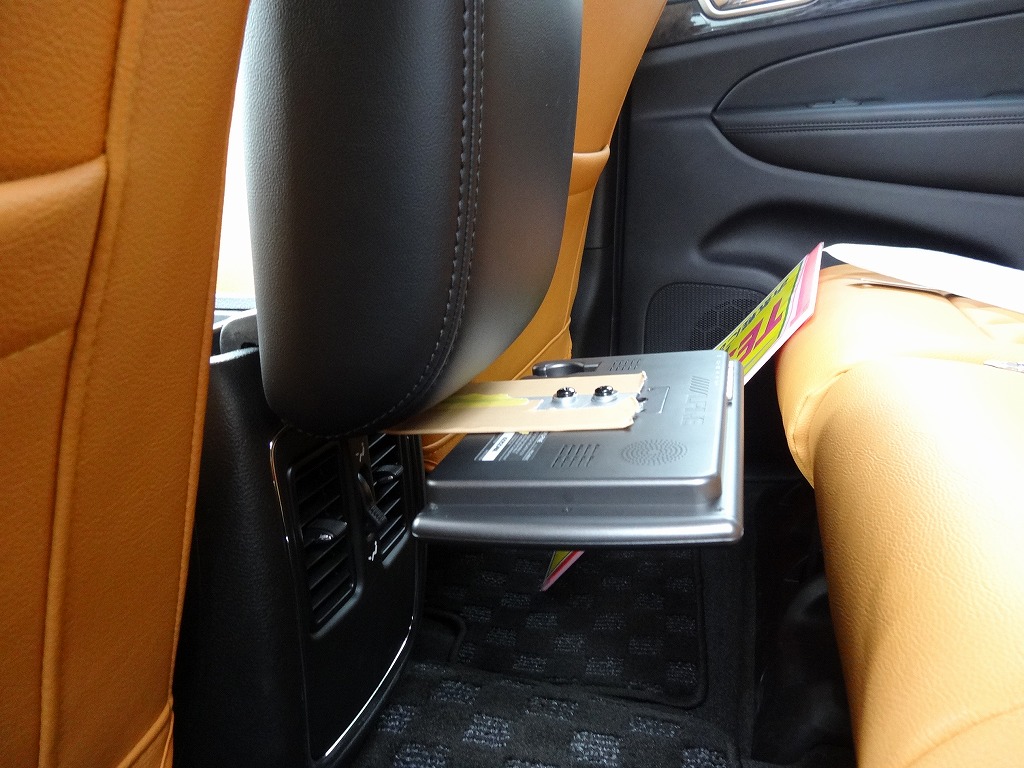

ご覧のように、シート間の間隔が狭いので、モニター選びは横幅にご注意を！！

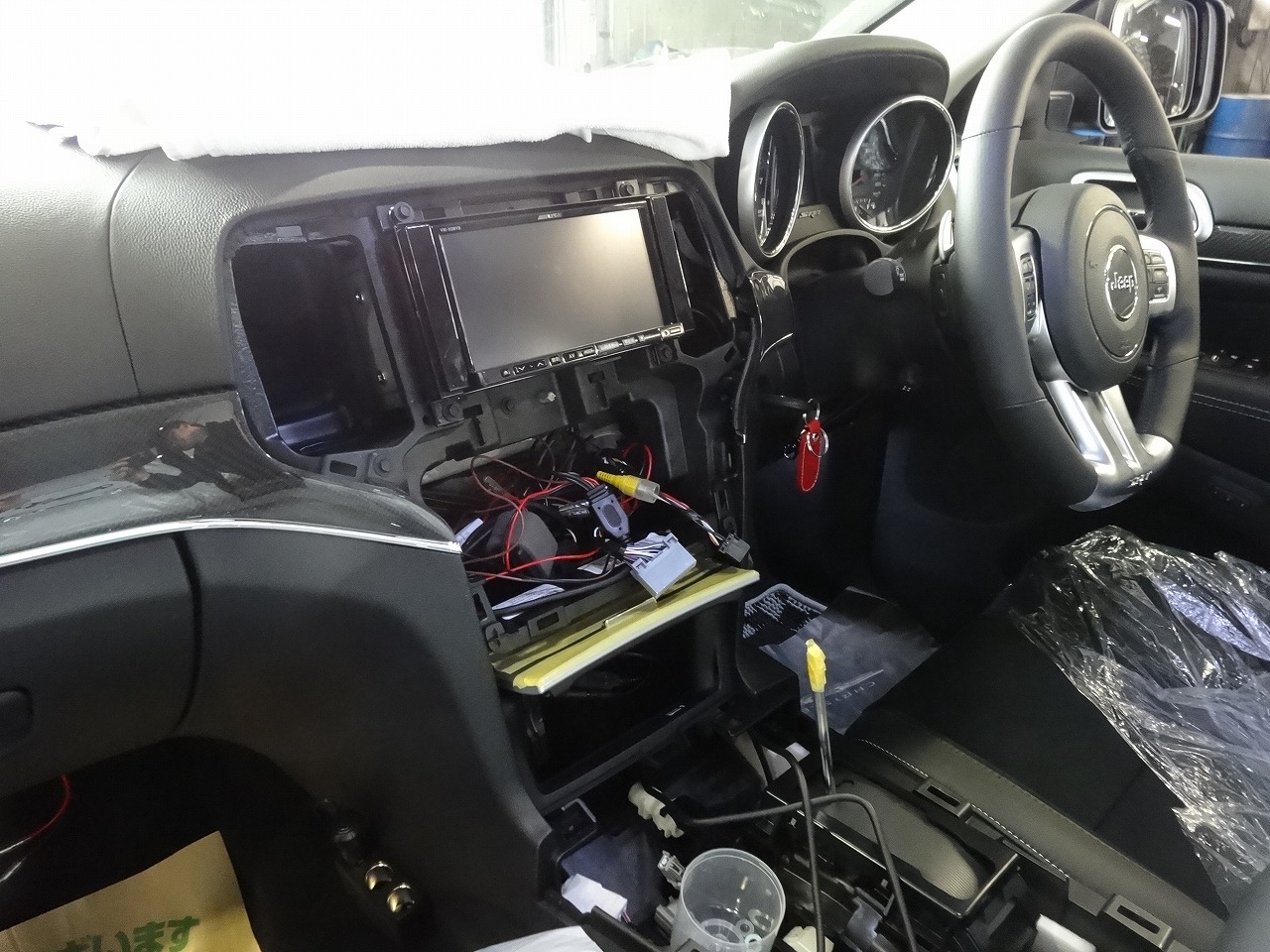

後は、ナビ本体とモニターを結線し、完成です！！
配線は見えないように、コンソール内を加工して通すもあり！
カーペットとコンソールの間を通すもあり！
お好みで配線してください
※ナビの種類によってはリヤモニター出力用の配線が別売りのものもあります
ご使用中のメーカーサイトでご確認ください
リンク：ALPINE
carozzeria
Panasonic
配線する際、コンソールの蓋を開閉すると同時にモニターも多少なり動きますので、
ケーブルは余裕を持って取り回してください
また、後ろにゴミ箱などを置いたままコンソールを開けるとモニター画面が破損することがあります
開閉時には充分ご注意ください
